Carcasa PHAP con filtro PHF incorporado probado según EN1822 con escaneo punto a punto. Cumple con SAT con ≤0.01% de penetración PAO/DEHS. El sello de gelatina de silicona asegura un sellado a largo plazo para una desinfección frecuente. El diseño Camfil Leak-Lead™ evita fugas estructurales.
Unidad de filtro de ventilador (FFU), montaje en rejilla de techo, opción de filtro ULPA, velocidad de flujo de aire ajustable, motor EC de bajo ruido, sello de gel o marco de borde de cuchillo, control de presurización en sala limpia

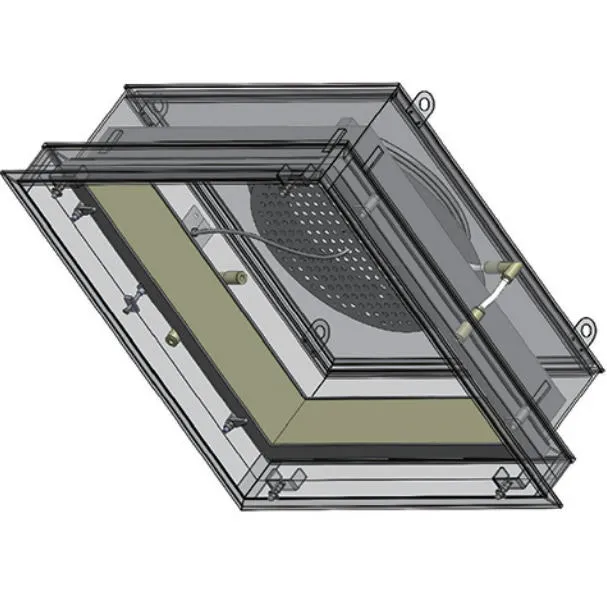

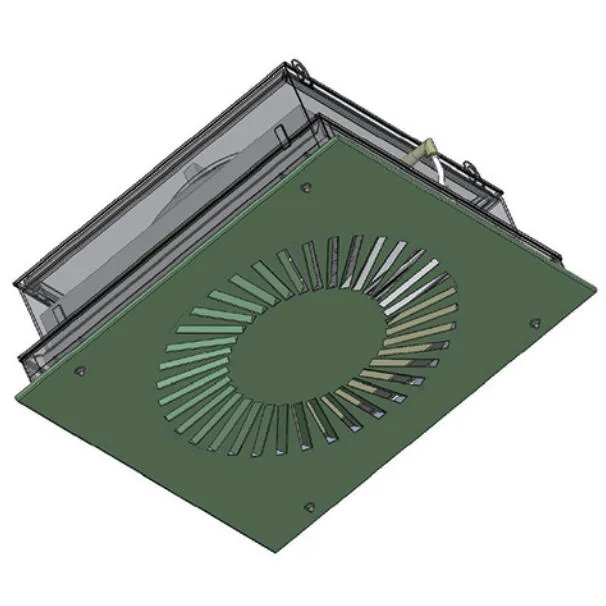

Diseñado para entornos críticos en industrias de alta precisión, el módulo de suministro Hepa es una unidad de suministro de aire integrada en el techo estandarizada e instalable en el campo. Ofrece una clase ISO 3 consistente; 8 rendimiento de flujo de aire sin necesidad de conductos personalizados o refuerzo estructural. A diferencia de los sistemas FFU heredados, se integra sin problemas en las rejillas de techo de sala limpia estándar. soporta tanto configuraciones de pared dura como de pared suave; y mantiene una velocidad de cara uniforme (±5%) en toda su área de descarga. Su arquitectura modular permite un despliegue rápido, una planificación de capacidad escalable y un acceso simplificado al mantenimiento. consideraciones clave para las instalaciones que gestionan expansiones multifásicas o estrictos requisitos de tiempo de actividad.
La siguiente tabla describe los parámetros de rendimiento e integración básicos verificados según los protocolos de prueba IEST-RP-CC001.7 e ISO 14644-3:
| Parámetro | Valor | Notas |
|---|---|---|
| Eficiencia de filtración | 99.995% @ 0.12 µ m (H14 EN 1822) | Testado con aerosol PAO-4; certificado por TÜ V SÜ D |
| Capacidad de flujo de aire | 300– 1.200 m y sup3; / h por módulo | Ajustable a través del motor EC integrado (0–10 V / Modbus RTU) |
| Uniformidad de velocidad de cara | ≥ 90% de velocidad nominal en toda la cara | Medido a 150 mm aguas abajo según ISO 14644-3 |
| Nivel de presión acústica | ≤ 48 dB(A) a 1 m | Con un flujo de aire del 75%; incluye diseño acústico plenum |
| Dimensiones del marco | 600 &veces; 600 mm, 1200 &veces; 600 mm, 1200 &veces; 1200 mm | Compatible con la separación estándar del techo FFU España |
| Peso | 18– 32 kg (varía según el tamaño y la carga del filtro) | Permite el manejo por una sola persona y el montaje en rejilla de techo |
| Entrada de potencia | 220– 240 V AC, 50/60 Hz | Conforme a la norma IEC 60335-1; no se requiere transformador externo |
En la fabricación de semiconductores y electrónica, el módulo de suministro Hepa soporta el control localizado de partículas en las estaciones de sonda de litografía y obleas. reducir el riesgo de contaminación cruzada durante el cambio de herramientas. Para los laboratorios biomédicos y las suites de llenado aséptico, su perfil de descarga de baja turbulencia cumple con los criterios de procesamiento ASEPTIC según el anexo 1 del PIC/S (2022), particularmente cuando se debe preservar la integridad del flujo laminar cerca de viales abiertos o interfaces de biorreactores. Las líneas de montaje de componentes aeroespaciales se benefician de su sistema de montaje amortiguado de vibraciones, lo que minimiza la transferencia de micromovimientos a los accesorios de alineación óptica. En salas de óptica de precisión y metrología, el módulo’ La estabilidad térmica (<±0.3°C variación de temperatura superficial) evita la deriva del índice de refracción en configuraciones interferométricas. Alimentación y bebidas R& Las plantas piloto D lo utilizan para mantener los límites microbianos durante la preparación de medios estériles, mientras que las salas limpias de células de batería de automóviles dependen de su carcasa de aluminio resistente a la corrosión para la exposición a largo plazo a vapores de electrolitos. Las zonas de rack del servidor del centro de datos lo aplican para la refrigeración específica y la supresión de partículas en el aire cerca de los gabinetes de computación de alta densidad. Por último, el recubrimiento de células solares y la producción de electrónica de potencia para vehículos eléctricos aprovechan su capacidad de reconfiguración rápida durante los ciclos de validación del proceso; No hay necesidad de cerrar las bahías adyacentes.
El módulo de suministro de Hepa está diseñado para compatibilidad directa con sistemas de techo ampliamente desplegados en las instalaciones industriales de España. Su geometría de marco se alinea precisamente con la comúnEspaña fabricante de salas limpiasDiseños de paneles— incluidos los que utilizan 600 mm × Rejillas de suspensión de barras en T de 600 mm y paneles compuestos de fibra mineral o aluminio resistentes al fuego. No se requiere retroinstalación ni soportes de soporte a medida. La integración incluye canales de junta pre-alineados para sellado a prueba de fugas, knockouts integrados para cableado de sensores y bridas de montaje rebajadas que aceptan hardware estándar de rejilla de techo FFU España. Esto garantiza la sustitución sin problemas de FFU envejecidas o caminos de actualización para salas limpias existentes que buscan una mayor eficiencia energética y predictibilidad del flujo de aire; sin interrumpir los horarios de producción o violar el cumplimiento local de seguridad contra incendios (MS 1082:2021).
Los intervalos de mantenimiento se extienden hasta en un 40% en comparación con las FFU convencionales, gracias a algoritmos optimizados de carga de filtros y monitoreo en tiempo real de la salud del motor. no se necesita escalera o eliminación de azulejos de techo. Todas las actualizaciones de firmware y los registros de diagnóstico son accesibles a través del puerto Ethernet estándar o el módulo Wi-Fi opcional, lo que permite la puesta en marcha remota y las alertas de servicio predictivas. Piezas de repuesto— incluyendo filtros H14, motores CE y kits de junta Se almacenan regionalmente y se envían dentro de las 48 horas de la confirmación del pedido. La documentación técnica sigue la trazabilidad de calibración conforme a MS ISO/IEC 17025, y las listas de verificación de instalación se alinean con los requisitos locales de AHJ para los sitios de fabricación de dispositivos farmacéuticos y médicos en Penang, Kulai y Cyberjaya.
Contáctenos hoy mismo para obtener una cotización gratuita.
