La cabina limpia de PVC antiestática es un recinto flexible y rentable de control de contaminación diseñado para crear una zona limpia local dentro de talleres generales o salas limpias existentes. Construido con cortinas de tira de PVC antiestáticas y un marco industrial ligero, proporciona una excelente accesibilidad, disipación estática y protección fiable de partículas para procesos sensibles a ESD. Esta unidad es ideal para aplicaciones que requieren limpieza ISO Clase 7-8 (Clase 10.000-100.000) con movimientos frecuentes de personal o materiales.
Material de PVC seguro ESD, cortina de tira disipadora estática, vinilo transparente antiestático, marco de aluminio encajado, carcasa limpia portátil, baja generación de partículas, integración de banco de trabajo
Para equipos de ingeniería en España’ s fabricación de alta precisión y industrias reguladas— incluidos los semiconductores y fabricación electrónica, biofarmacia I& D y producción, montaje de componentes aeroespaciales, calibración de óptica de precisión, líneas de envasado de grado alimentario, pruebas de tren motriz de vehículos eléctricos automotrices, puesta en escena de hardware de centros de datos a hiperescala y fabricación de células de batería de próxima generación; El control de contaminación a nivel de estación de trabajo no es negociable. Este recinto ofrece contención segura de descarga electrostática (ESD) localizada y escalable sin necesidad de instalaciones de sala limpia completa. Funciona como una cabina de sala limpia, colmando la brecha entre las operaciones de piso abierto y los entornos clasificados de pared dura. A diferencia de los sistemas tradicionales de cabina limpia modular de pared dura que requieren integración estructural y largos tiempos de entrega, esta solución se despliega en menos de un día utilizando cortinas modulares de tira de PVC diseñadas para la disipación estática continua. Se alinea con la clase ISO 5– 8 zonas de apoyo ambientales y complementa la infraestructura aguas arriba comofabricantes de capuchas de flujo laminary recintos aguas abajo comoSalas limpias prefabricadas España.
La siguiente tabla describe los parámetros de rendimiento verificados en condiciones de funcionamiento estándar (23°C, 50% RH), probados según los protocolos ANSI/ESD S20.20 e IEC 61340-5-1:
| Parámetro | Especificación |
|---|---|
| Resistividad superficial | 1 &veces; 10⁶ & ndash; 1 &veces; 10⁹ & Omega; / cuadrado (medido según ASTM D257) |
| Tiempo de descomposición estática (1000 V → 100 V) | ≤ 0,5 segundos (según ANSI/ESD STM11.31) |
| Material de la cortina | PVC libre de ftalatos, estabilizado contra los rayos UV con red conductora de negro de carbono incrustada |
| Opciones de espesor | 1,5 mm, 2,0 mm, 3,0 mm (ancho estándar del rollo: 150 mm) |
| Sistema de marco | Extrusión de aluminio anodizado (6063-T5), resistente a la corrosión, montaje sin herramientas |
| Altura máxima configurable | 3,2 m (estándar); hasta 4,5 m con montantes reforzados |
| Derramamiento de partículas (ISO 14644-1, entorno de clase 5) | < 10 partículas ≥ 0,5 µ m/m³ / hora (verificado mediante contador de partículas láser) |
| Compatibilidad de limpieza | Compatible con IPA, 70% de etanol, ciclos de vapor de peróxido de hidrógeno (VPH); sin delaminación o bruma |

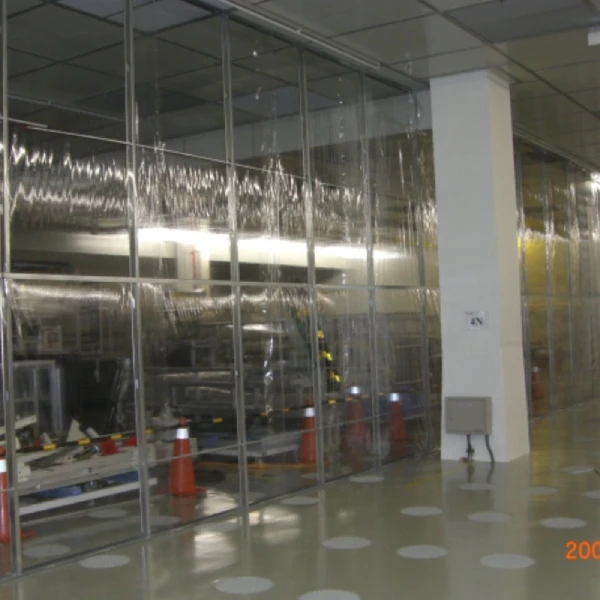

En los laboratorios de prueba de back-end de semiconductores, esta cabina limpia de PVC antiestática aisla las estaciones de sondeo de obleas de partículas a nivel de instalación y aire ionizado; reducir las tasas de defectos durante la validación eléctrica final. Para empresas de biotecnología que manejan componentes de llenado estériles o bolsas de biorreactor de un solo uso, el recinto cortina de tira de PVC ESD evita la tribocarga durante las transferencias asépticas manuales cerca de las zonas tampón de grado C / B. En las instalaciones de MRO aeroespaciales, protege la alineación óptica de las unidades de medición inercial (IMU) y los giroscopios de fibra óptica tanto de la contaminación en el aire como de la microdescarga inducida por la estática. Los productores de alimentos y bebidas lo despliegan sobre cabezales de llenado de alta velocidad donde las carcasas de acero inoxidable impedirían los cambios de línea; cumplir con los requisitos de flujo de aire y limpieza de conformidad con HACCP. El sistema se conecta perfectamente con los conductos HVAC existentes, las unidades de filtro de ventilador HEPA y se integra conpaneles de partición de sala limpiapara configuraciones híbridas softwall/hardwall.
Esta configuración sirve como una celda de trabajo dedicada de Clase 7 (ISO 14644-1) adyacente a un manipulador automatizado. El marco se monta directamente en el suelo ESD elevado, y la solapamiento de la cortina garantiza la integridad del flujo laminar cuando se empareja con el techo montadofabricantes de capuchas de flujo laminarunidades. Los operadores entran a través de vestibulos de doble tira para minimizar la turbulencia. El monitoreo de partículas confirma ≤ 352.000 partículas/m³ (≥0,5 µm), cumpliendo con los requisitos de sensibilidad a la humedad JEDEC J-STD-033 para el manejo de matrices expuestos. No se requirió ninguna modificación estructural de la sala limpia del huésped. lo que lo hace ideal para la calificación rápida en líneas de producción de alta mezcla y bajo volumen.
Implementada como una extensión Clean Panel Clean Booth a un aislador de grado A, esta configuración agrega protección ESD accesible al operador para tareas auxiliares. tales como la carga de la bandeja del vial, la inspección del tapón y el ensamblaje previo del barril de la jeringa; sin comprometer la barrera principal. Los puertos de guante integrados y una cámara de paso de acero inoxidable permiten la transferencia de material mientras conservan el control estático. El sistema cumple los requisitos del anexo 1 de las BPF de la UE para: clasificación dinámica” en zonas de soporte y ha sido validado para repetidas limpiezas compatibles con autoclave. Su compatibilidad conSalas limpias prefabricadas Españapermite una rápida replicación a través de sitios de fabricación por satélite. Como alternativa flexible a las soluciones de pared fija, soporta las expectativas regulatorias en evolución sin bloquear a los usuarios en compromisos de capital a largo plazo. Los equipos de ingeniería que evalúan un fabricante de sala limpia, proveedor de sala limpia o estrategia de partición de sala limpia encontrarán este sistema particularmente valioso donde la agilidad, la repetibilidad y la garantía de ESD convergen.
Contáctenos hoy mismo para obtener una cotización gratuita.
