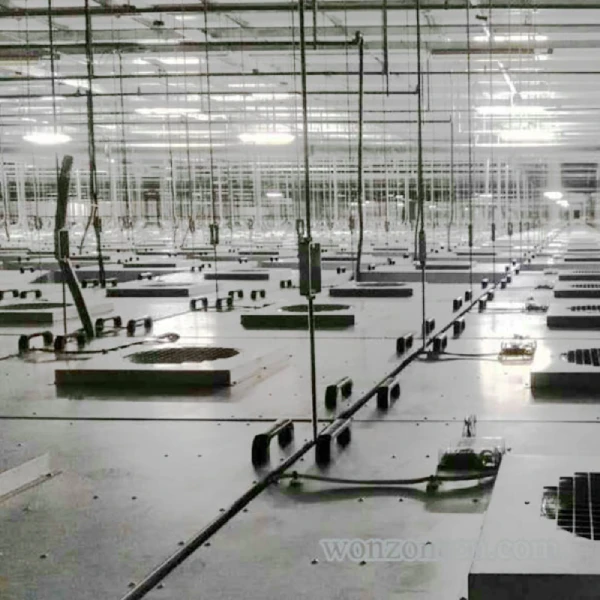

FFU, abreviatura de Fan Filter Unit, es un dispositivo de purificación de aire que integra un ventilador y un filtro de alta eficiencia en una única unidad. Las FFU se instalan típicamente en la rejilla de techo de las salas limpias, sirviendo como unidades de suministro de aire terminal que suministran aire limpio filtrado de alta eficiencia al entorno de la sala limpia.
Unidad de filtro de ventilador, sala limpia FFU, unidad de filtro de ventilador HEPA, sala limpia FFU, unidad de filtro de ventilador FFU para sala limpia, flujo laminar, flujo de aire unidireccional, control de partículas aerotransportadas
Con más de dos décadas de experiencia práctica en el diseño, especificación y puesta en marcha de sistemas de salas limpias en fábricas globales de semiconductores, instalaciones biofarmacéuticas y sitios de fabricación de alta precisión, I’ He visto lo crítico que esunidad de filtro de ventiladores— no como un componente independiente, sino como el corazón operativo de un entorno controlado. Es’ no sólo sobre el flujo de aire; es’ s sobre la repetibilidad, la capacidad de servicio, el control de partículas a largo plazo y la integridad de la integración con la rejilla del techo. Nuestras unidades de filtro de ventilador están diseñadas para la fiabilidad del mundo real: motores EC de baja vibración, clase ISO 3 y más; 5 filtración HEPA/ULPA (probada según EN 1822) y marcos modulares compatibles con la rejilla de techo estándar de la unidad de filtro de ventilador, el diseño de la rejilla de techo de la unidad de filtro de ventilador y la rejilla de techo de la unidad de filtro de ventilador configuraciones de fábrica. Apoyan la modernización sin problemas en las infraestructuras de techo de FFU existentes y los despliegues de sistemas de red de techo de FFU de nueva construcción. sin necesidad de remodelación estructural o tiempo de inactividad prolongado.
A continuación se muestran los parámetros de rendimiento típicos para nuestro estándar 1200× 600 mm y 1200 & veces; Unidades de filtro de ventilador de 1200 mm, validadas bajo condiciones de prueba ISO 14644-3 a tensión nominal y ambiente 20– 25 y grados; C:
| Parámetro | Valor (1200 y veces; 600 mm) | Valor (1200 y veces; 1200 mm) |
|---|---|---|
| Flujo de aire (m³/h @ 120 Pa presión estática) | 1.450– 1,680 | 2.900– 3,360 |
| Nivel de presión acústica (dB(A) a 1 m) | ≤ 48 | ≤ 52 |
| Consumo de energía (W) | 125– 165 | 250– 330 |
| Eficiencia del filtro | H14 (HEPA) o U15 (ULPA), EN 1822-1 | H14 (HEPA) o U15 (ULPA), EN 1822-1 |
| Material del marco | Aluminio anodizado (sin derramamiento, resistente a la corrosión) | Aluminio anodizado (sin derramamiento, resistente a la corrosión) |
| Tipo de motor | EC sin cepillo, controlable de velocidad (0–10 V / Modbus RTU) | EC sin cepillo, controlable de velocidad (0–10 V / Modbus RTU) |
| Peso (kg) | 18– 22 | 34– 40 |

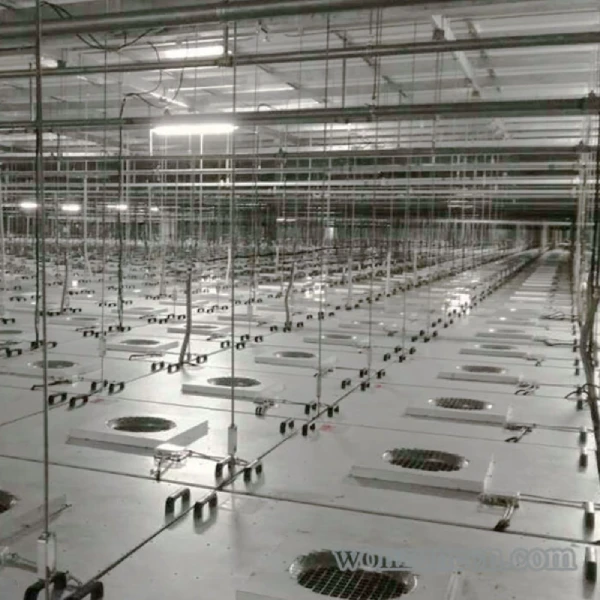

En semiconductores y La fabricación de electrónica, el flujo laminar consistente y la eliminación de partículas submicrónicas no son negociables. especialmente durante la fotolitografía y la unión de obleas. Nuestras unidades de sala limpia ffu se integran directamente en los sistemas de rejilla de techo FFU basados en barra en T y cassette, manteniendo una velocidad de cara uniforme (±n;5%) a través de grandes bahías sin puntos calientes ni turbulencia. Para biofarmacia y ciencias de la vida, donde el control microbiano y la trazabilidad regulatoria son más importantes, las unidades incluyen contadores de partículas integrados opcionales y puertos de prueba de integridad del filtro. totalmente conforme al Anexo 1 del GMP de la UE y la guía de la FDA. En la óptica aeroespacial y de precisión, la sensibilidad a las vibraciones requiere una resonancia mecánica ultrabaja; nuestras unidades cuentan con montajes de aislamiento de doble etapa y amortiguación de marco rígido. Alimentación y Las instalaciones de bebidas se benefician de carcasas con clasificación IP54 y hardware de acero inoxidable para entornos de lavado. Las salas limpias de células de batería de automóviles se basan en diseños escalables del sistema de techo FFU que se adaptan a la zonificación dinámica; por ejemplo, ISO 7 en la mezcla de electrodos, ISO 5 en el ensamblaje de células; sin rediseñar toda la red de techo. Los centros de datos con líneas de envasado de chips de IA a hiperescala utilizan nuestras unidades para ISO 6 localizadas; 7 zonas por encima de los conjuntos de herramientas críticos, lo que reduce la carga total de HVAC en hasta un 32% en comparación con la recirculación de toda la habitación. Y en la producción de electrónica de potencia de células solares y EV, la estabilidad térmica y la resistencia a la humedad están incorporadas. no se requiere desviación a 35 y grados; C/70% RH ambiente.
Para equipos de ingeniería en toda España que evalúan proveedores, colaborando con una empresa de confianzaEspaña fabricante de salas limpiasasegura el apoyo técnico local, la alineación coordinada de la rejilla de techo y la puesta en marcha sin problemas de la FFU; incluso cuando la producción se produce fuera de España. Esta colaboración abarca todo, desde la validación del diseño de la rejilla de techo FFU (incluyendo el análisis de carga y la compatibilidad de la suspensión contra incendios) hasta el equilibrio en el sitio y el soporte de la certificación ISO 14644-1. También simplifica la logística de adquisiciones, el almacenamiento de piezas de repuesto y la planificación del mantenimiento del ciclo de vida; crítico cuando el tiempo de actividad impacta directamente el rendimiento. Nota: el precio ffu varía en función del grado del filtro, la interfaz de control y el alcance de la integración. No solo cuenta de unidades. Proporcionamos cotizaciones transparentes y específicas del proyecto alineadas con su instalación; perfil operacional y hoja de ruta de cumplimiento.
El rendimiento de la sala limpia se degrada silenciosamente— La carga del filtro, la deriva del motor y la fatiga del sello rara vez desencadenan alarmas hasta que las partículas cuentan los límites de violación. Eso’ Por qué cada unidad incluye registro de tiempo de ejecución integrado, monitoreo de presión diferencial de filtro y diagnóstico de salud del motor accesible a través de HMI local o panel de control en la nube. Nuestros protocolos de servicio siguen la norma ISO 14644-4 Anexo D: los intervalos programados de reemplazo de filtros se calculan utilizando los datos reales de carga de partículas en el sitio. Asunciones no genéricas basadas en el calendario. También ofrecemos validación de terceros de la rejilla de techo de FFU pre-montaje de fábrica; garantizar la precisión dimensional, la compresión de la junta y la continuidad eléctrica antes del envío. Si usted’ reconstruir su primera línea ISO 5 o actualizar la infraestructura de techo FFU heredada, la fiabilidad comienza con la disciplina de las especificaciones; No solo la reputación del proveedor. Que’ s discutir cómo su próximo despliegue de sala limpia ffu puede satisfacer tanto hoy’ Especificaciones y mañana’ Necesidades de escalabilidad.
Contáctenos hoy mismo para obtener una cotización gratuita.
