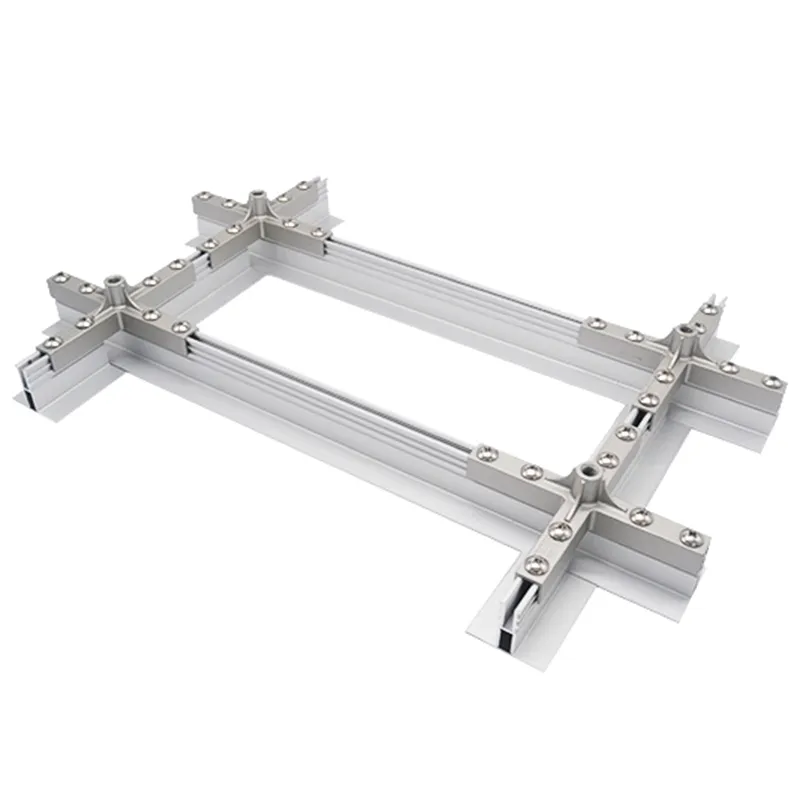

Los techos de aluminio roscados son un tipo de sistema de malla de techo ligero con una fuerte capacidad de carga, tamaño pequeño y peso ligero, sistema de rejilla de suspensión roscada de aleación de aluminio.
Azulejas de techo de habitación limpia Teléfono de habitación limpia Suspension de techo de habitación limpia Teléfonos de aluminio roscados Paneles de techo de habitación limpia Sistemas de techo de habitación limpia Rejilla de techo de habitación limpia
Una rejilla de techo de sala limpia diseñada con precisión sirve como la columna vertebral estructural para entornos modulares de sala limpia en industrias de alta regulación. Diseñado para una instalación rápida, estabilidad dimensional a largo plazo e integración sin problemas con sistemas de filtración, iluminación y monitoreo, este sistema de rejilla ancla sistemas de paneles de techo de salas limpias, FFU, sensores y gotas de servicio sin comprometer la integridad del flujo de aire o la contención de partículas. A diferencia de los techos suspendidos convencionales, mantiene una estricta tolerancia de planura (±0,3 mm/m), resiste a las microfugas inducidas por la vibración y soporta la distribución de carga para unidades terminales pesadas — crítico donde la clase ISO 3– 8 condiciones no son negociables. Su compatibilidad abarca tanto arquitecturas de sala limpia de pared dura como de pared suave, lo que lo hace igualmente adecuado paraSalas limpias prefabricadas Españay recintos montados en el sitio en zonas de fabricación controladas.
La siguiente tabla describe los atributos físicos y de rendimiento clave verificados según los protocolos de alineación ISO 14644-1 y las directrices de validación ASTM E2500-13:
| Parámetro | Especificación |
|---|---|
| Material | Aleación de aluminio anodizada 6063-T5 (capa de anodización mínima de 15 µm) |
| Perfil de la red | Sección transversal estándar de barra en T; variante opcional de perfil bajo (12 mm de altura) para espacio de cabeza ajustado |
| Dimensiones modulares | 600 &veces; 600 mm, 600 &veces; 1200 mm, y 1200 &veces; Espaciamiento nominal del módulo de 1200 mm |
| Capacidad de carga | ≥ 15 kg/m y sup2; carga uniforme; ≥ Carga puntual de 35 kg en puntos de suspensión |
| Tolerancia de Planitud | ≤ Desviación de 0,3 mm por medidor lineal (medida en condiciones ambientales estáticas) |
| Clasificación de fuego | Clase A (ASTM E84, difusión de llama < 25, humo desarrollado < 45) |
| Resistencia a la corrosión | Pasa 1.000 horas de pulverización de sal neutra (ASTM B117) sin oxidación roja ni delaminación de revestimiento |
| Acabado de superficie | Acabado anodizado mate (Ra ≤ 0,8 µm); opción electropulida opcional para aplicaciones de grado farmacéutico |
En fábricas frontales de semiconductores, la rejilla de techo de sala limpia se interfaza directamente con herramientas de pista de obleas y mini-entornos. su rigidez evita el desalineamiento inducido por la caída de la óptica de fotolitografía y garantiza la compresión repetible de la junta FFU-filtro. Para los laboratorios biomédicos que requieren contención de nivel de bioseguridad 2+, la red se integra con conductos de presión negativa y plenos HEPA/ULPA al tiempo que permite el acceso sin obstáculos agabinete de laboratoriopenetraciones de servicio. En las bahías de disposición compuestas aeroespaciales, las juntas de compensación de expansión térmica dentro de la rejilla absorben cambios de temperatura diarios sin distorsionar los patrones de flujo laminar sobre grandes superficies de herramientas. Alimentación y Las suites de llenado de bebidas se basan en su perfil liso y libre de grietas para eliminar el albergue microbiano; Especialmente dondemuebles de laboratorio químicoestá instalado adyacente a zonas abiertas de transferencia de productos. Las líneas de montaje de células de batería de automóviles utilizan la rejilla para suspender boquillas de aire ionizado y contadores de partículas en tiempo real por encima de las trayectorias del transportador; todo ello manteniendo el pleno cumplimiento con las cláusulas de control ambiental IATF 16949. El sistema’ La modularidad de S también permite actualizaciones por etapas: la adición de un nuevo panel de techo de sala limpia o la retroinstalación de módulos de desinfección UV-C sin cerrar las células de producción adyacentes.

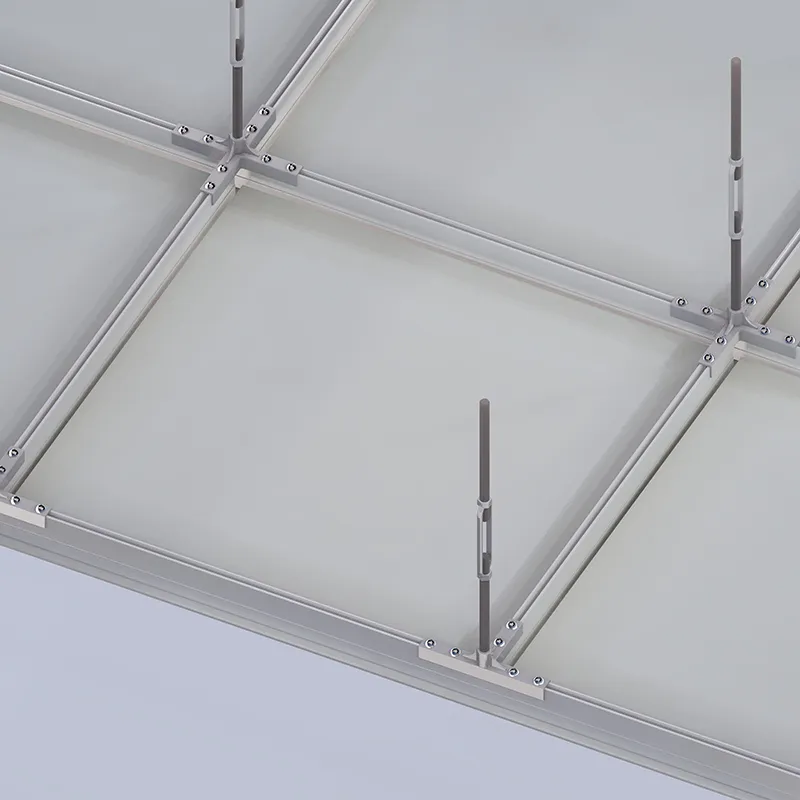

Espacios de gran volumen — tales como bóvedas de servidores de centros de datos o 新能源 suelos de montaje del módulo de batería — a menudo tienen alturas de techo superiores a 6 metros. En estos ajustes, la rejilla de techo de la sala limpia se monta a través de varillas de suspensión de acero inoxidable ajustables ancladas a losas de acero estructural o hormigón armado. Los soportes de nivelación precalibrados permiten ± Ajuste fino vertical de 15 mm durante la puesta en marcha, asegurando una alineación plana uniforme a través de más de 100 m² zonas. Esto elimina la turbulencia del flujo de aire causada por la suspensión desigual del techo de la sala limpia y soporta perfiles de velocidad consistentes requeridos para entornos ISO Clase 7 en instalaciones intensivas en HVAC. La rejilla también acomoda bandejas de cable, boquillas de supresión de incendios y refuerzos sísmicos sin alterar la geometría de soporte primario; una necesidad en las regiones propensas a terremotos y en las bahías de prueba automotrices de alta vibración.
A diferencia de rejillas de acero pintadas propensas al descamacimiento o alternativas a base de polímeros susceptibles a la degradación UV, el sistema de rejillas de techo de sala limpia de aluminio anodizado solo requiere limpieza periódica con alcohol isopropílico y paños libres de pelusa. Su superficie no porosa resiste la formación de biopelículas y no desprende partículas durante los ciclos de limpieza de rutina — validado por USP < 788> y los protocolos de muestreo del anexo 1 de los GMP de la UE. Más de 20 años de datos de campo de instalaciones en climas tropicales húmedos (incluyendo España) confirman cero incidencia de corrosión galvánica cuando se combinan con sistemas estándar de paneles de techo de salas limpias e interfaces de particiones de salas limpias. La sustitución de barras en T individuales o conectores de esquina tarda menos de 12 minutos por módulo utilizando controladores hexagonales estándares — minimizar el tiempo de inactividad para los equipos de servicio de proveedores de salas limpias. Para las instalaciones que gestionan múltiples zonas de sala limpia, las dimensiones de la red estandarizadas simplifican la logística de piezas de repuesto y reducen la complejidad del inventario. Cuando se empareja con certificadofabricante de sala limpiaEn los paquetes de validación, el sistema contribuye directamente a la documentación lista para la auditoría para las revisiones de cumplimiento de la FDA, MDA o SIRIM.
Contáctenos hoy mismo para obtener una cotización gratuita.
